Sơ đồ nguyên lý hệ thống lạnh chiller bạn muốn tìm hiểu

Ngành công nghiệp hiện nay ngày càng phát triển đòi hỏi các kỹ thuật trang thiết bị tiên tiến hiện đại. Để tạo được nhiệt lạnh sử dụng trong công nghiệp hiện nay đã có hệ thống lạnh chiller chất lượng. Bài viết này cung cấp cho bạn các thông tin về nguyên lý của hệ thống lạnh chiller

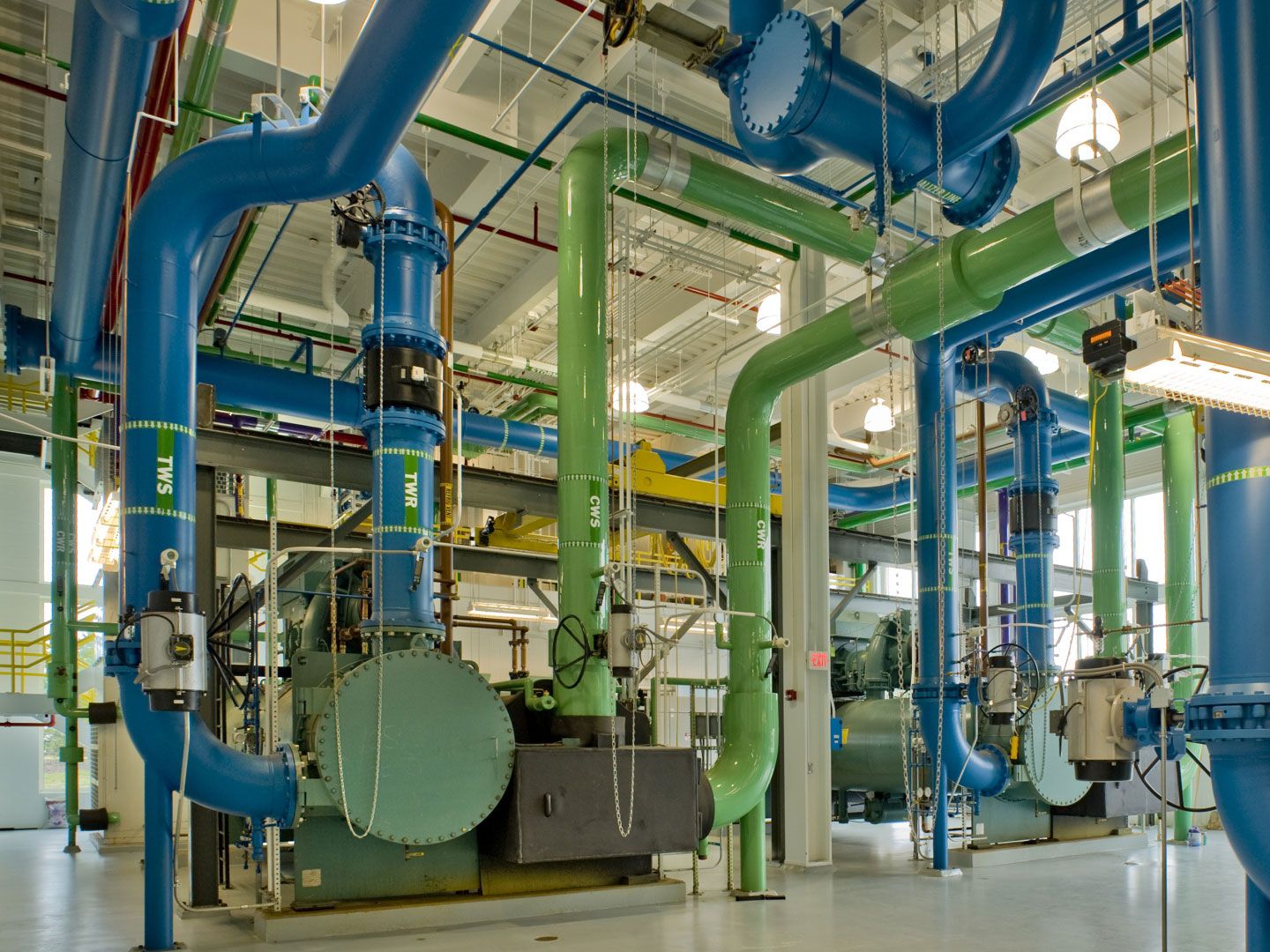

Hệ thống làm lạnh chiller

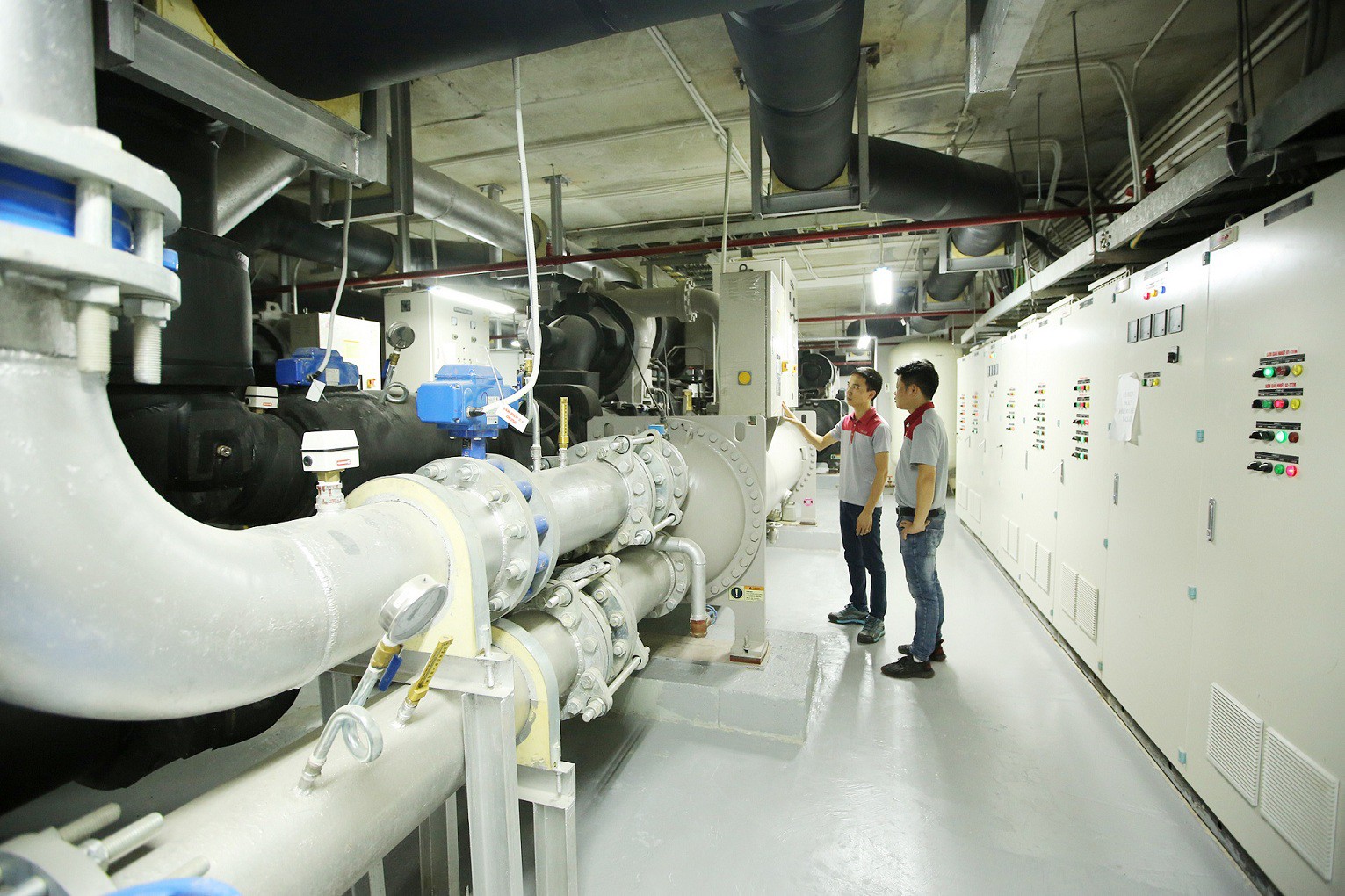

Hệ thống làm lạnh chiller

Hệ thống lạnh chiller

Sơ đồ hệ thống làm lạnh Chiller dùng trong tòa nhà

Hệ thống chiller còn có tên gọi khác  là hệ thống điều hòa trung tâm. Đây là máy làm lạnh  thực phẩm, đồ vật, dùng nước để làm chất tải lạnh để phục vụ trong công nghiệp. Với hệ thống này phục vụ rất nhiều trong các ngành công nghiệp khác nhau như công nghiệp thực phẩm, bảo quản vật chất được lắp đặt nhiều trong các nhà máy.  Hệ thống chiller có cấu tạo gồm 5 phần đó là:

  • Máy làm lạnh nước trung tâm water chiller
  • Đường ống làm lạnh: hệ thống đường ống nước lạnh và các thiết bị phị kiện.
  • Tháp giải nhiệt cho hệ thống Chiller và hệ thống bơm, tuần hoàn nước.
  • Các van điều chỉnh, điều khiển
  • Các giàn trong đổi nhiệt Air Handing Unit (AHU) hoặc Fan Coil Unit (FCU).
  • Hệ thống ống gió lạnh, gió tươi, gió hồi vân chuyển và phân phối không khí
  • Hệ thống bơm nước qua cooling tower

Hệ thống lạnh chiller trên thị trường có nhiều loại khác nhau được phân loại dựa theo nhiều tiêu chí. Trên thị trường hiện nay có hai loại máy được sử dụng khá nhiều là máy lạnh cơ động và máy lạnh dùng môi chất thẩm thấu. Mỗi loại máy đều có các ưu điểm và nhược điểm khác nhau bạn có thể tham khảo để lựa chọn được máy phù hợp.

Sơ đồ nguyên lý hệ thống lạnh chiller cho bạn

Trong chu trình màu xanh, sau khi nước được water chiller làm lạnh xuống 7 độ C, nước này sẽ được bơm nước lạnh bơm đi phân phối cho các AHU, FCU.. Các AHU, FCU này sẽ nhận nước lạnh và làm mát không gian điều hòa như : văn phòng, phòng ngủ, hội trường…Tại đây  nước lạnh được trao đổi với không khí bên ngoài làm cho nhiệt độ ở trong phòng giảm xuống

Nước lạnh sau khi hấp thụ nhiệt từ không khí bên ngoài là nước nóng lên sẽ quay trở về chiller nhưng lúc này nhiệt độ của nó sẽ tăng lên 12 độ C. Nước 12 độ sẽ tiếp tục được chiller làm lạnh xuống 7 độ và tiếp tục chu trình tuần hoàn như trên. Quá trình làm lạnh cứ tiếp diễn liên tục tạo thành vòng tuần hoàn.

>>>Xem thêm

Các loại máy lạnh trung tâm

Nguyên lý làm việc của hệ thống lạnh chiller

Bảo trì hệ thống lạnh chiller tốt nhất Athen

Hệ thống máy lạnh không khí water chiller

Lắp đặt kho lạnh bảo quản hải sản uy tín, giá rẻ

Ở 1 chu trình khác đó là chu trình giải nhiệt (chu trình màu đỏ).  Khi chiller làm lạnh nước thì tất nhiên nó sẽ sản sinh ra 1 lượng nhiệt nóng ngang bằng với lượng nhiệt lạnh đó. Để máy chiller không bị hỏng vì quá nhiệt, người ta phải giải nhiệt cho nó bằng cách sử dụng tháp giải nhiệt. Tháp giải nhiệt là thiết bị trao đổi nhiệt cuối cùng trong chu trình nhiệt của hệ điều hòa không khí hoặc giải nhiệt. Nó thải nhiệt nóng ra môi trường không khí

Hệ thống làm lạnh chiller

Hệ thống làm lạnh chiller

Hệ thống lạnh chiller được sử dụng khá nhiều hiện nay. Có thể thấy nguyên lý của hệ thống lạnh chiller hoạt động theo một vòng tuần hoàn không quá phức tạp. Để biết thêm nhiều thông tin hơn về dịch vụ có thể liên hệ với chúng tôi qua website: https://codienlanhathen.com.
